01 · F1 GUIDE
F1 머신 해부학
프론트 윙부터 파워 유닛까지
F1 머신을 구성하는 핵심 부품과 그 부품들이 서로 연결되는 원리를 알아봅니다.
- 🔰 입문
- ⏱ 약 7분
- 📅 2026 기준
인터랙티브 F1 머신

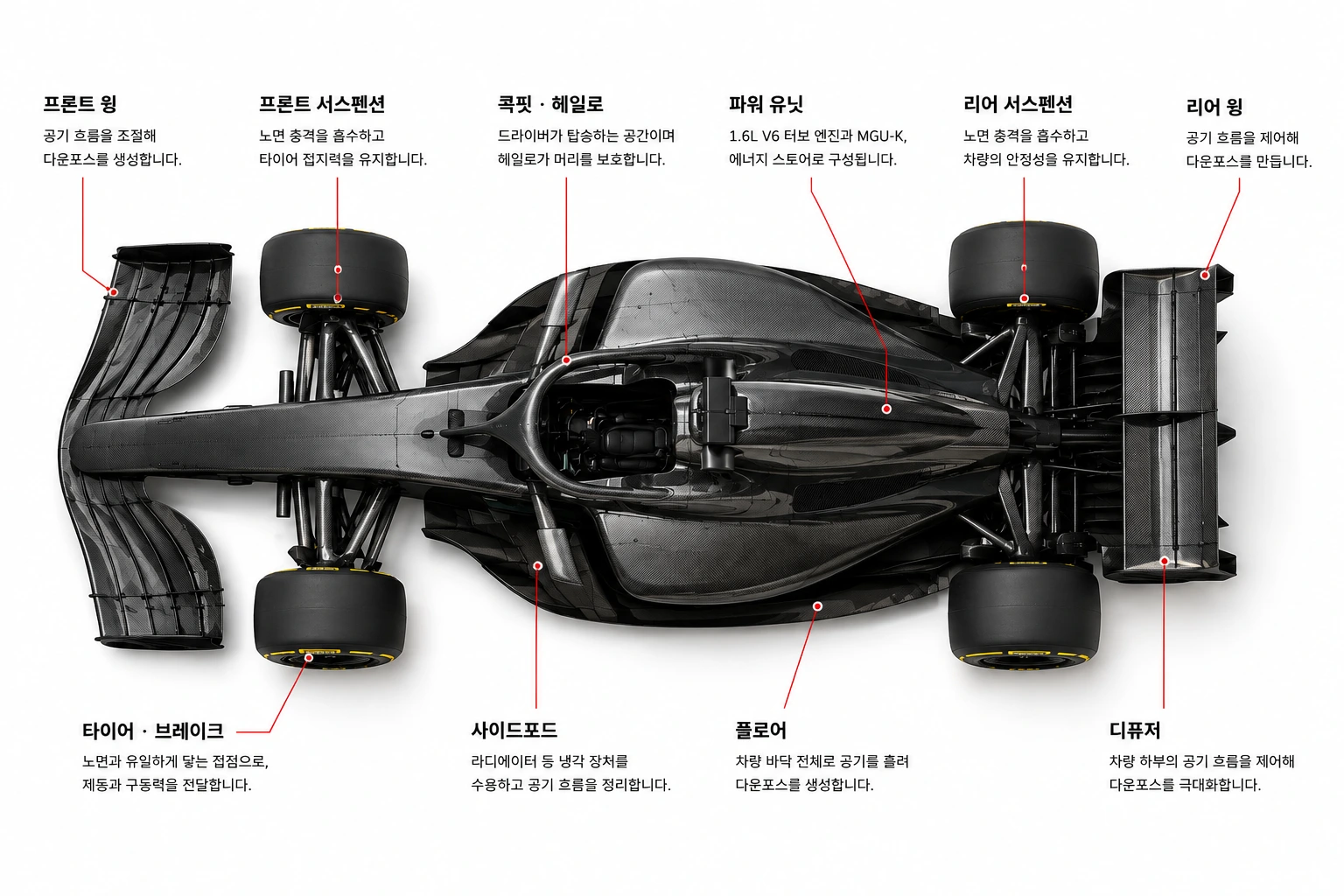

핀을 클릭하면 각 부품이 머신의 어디에 있는지, 어떤 역할을 하는지 한눈에 확인할 수 있습니다.
데이터를 불러올 수 없습니다.
이 섹션은 부품의 위치를 보여줍니다. 각 시스템이 무엇을 하고 어떻게 연결되는지는 아래에서 설명합니다.
F1 머신은 이렇게 움직입니다
5가지 시스템이 서로 어떻게 연결되는지 30초 안에 파악해 보세요.
- 파워 유닛이 힘을 만듭니다. 내연기관과 전기모터가 함께 작동하여 차량을 앞으로 나아가게 합니다.
- 공기역학이 머신을 노면에 붙입니다. 윙과 플로어가 공기 흐름을 이용해 다운포스를 만들어냅니다.
- 서스펜션과 타이어가 힘을 노면에 전달합니다. 다운포스는 결국 타이어 접촉면에 도달해야 의미가 있습니다.
- 브레이크가 속도를 제어합니다. 속도를 줄이는 과정에서 파워 유닛으로 에너지를 되돌려 보내기도 합니다.
- 드라이버는 안전 구조 안에서 모든 것을 제어합니다. 콕핏, 헤일로, 하네스가 드라이버를 보호하는 동안 위 네 가지 시스템을 동시에 다룹니다.
공기역학
공기를 이용해 더 빠르게 코너를 돕니다.
F1의 다운포스는 눈에 보이는 앞뒤 날개만 만드는 것이 아닙니다. 그라운드 이펙트 규정이 적용되는 지금은 차량 바닥의 공기 흐름도 그만큼 중요합니다.
이 부품들은 각자 따로 작동하지 않습니다. 프론트 윙에서 흐트러진 공기는 차량 뒤쪽까지 계속 흘러가므로, 앞쪽에서 벌어지는 일이 뒤쪽 플로어와 리어 윙의 성능에까지 영향을 줍니다.
다운포스 자체에 대한 자세한 설명은 별도 용어 페이지에서 확인할 수 있습니다.
파워 유닛
F1은 엔진만으로 달리는 차가 아닙니다.
구동:
연료
1.6L V6 터보 (ICE)
구동력
현대 F1 파워 유닛은 여러 부품이 하나로 묶인 시스템입니다. 내연기관과 터보차저, 전기모터인 MGU-K, 그리고 이를 뒷받침하는 에너지 스토어가 함께 작동합니다.
2026 변경사항
- MGU-H 제거
- MGU-K 역할 확대
- 전기 시스템 중요성 증가
MGU-K와 파워 유닛의 세부 작동 원리는 별도 용어 페이지에서 더 자세히 확인할 수 있습니다.
타이어 & 서스펜션
결국 모든 힘은 네 개의 타이어로 전달됩니다.
가속, 제동, 코너링은 모두 최종적으로 타이어와 노면 사이에서 이루어집니다.
서스펜션의 역할은 단순한 승차감이 아닙니다. 여러 역할을 동시에 담당하는 시스템입니다.
- 타이어 접촉
- 차체 움직임
- 차량 자세
- 공력 플랫폼
타이어 자체의 컴파운드와 피트스톱 전략은 타이어 가이드에서 더 자세히 다룹니다.
브레이킹
빠른 차는 잘 멈춰야 합니다.
- 브레이크 디스크
- 캘리퍼
- 브레이크 바이 와이어
- MGU-K 에너지 회수
F1의 제동은 단순히 브레이크 디스크의 마찰만으로 이루어지는 것이 아닙니다. 후륜의 에너지 회수 시스템과도 연결되어 있습니다.
속도를 줄이는 과정에서 일부 에너지는 열로 사라지는 대신 회수되어 저장됩니다.
콕핏 & 안전
드라이버를 둘러싼 생존 구조.
헤일로 하나만이 아닙니다. 여러 요소가 함께 드라이버를 둘러싼 하나의 안전 시스템을 이룹니다.
- 서바이벌 셀
- 헤일로
- 시트
- 하네스
- 헤드레스트
- 스티어링 휠
헤일로는 파편과 측면 충격으로부터 머리를 보호하지만, 실제 충돌 상황에서는 서바이벌 셀·하네스·시트·헤드레스트가 함께 작동합니다.
이제 중계에서 이렇게 보입니다
위에서 설명한 부품들이 실제 레이스에서 어떻게 연결되는지 알아봅니다.
왜 갑자기 언더스티어가 나올까
- 앞쪽 다운포스가 감소합니다
- 언더스티어가 증가합니다
- 타이어 부담과 밸런스가 바뀝니다
- 랩타임을 잃게 됩니다
눈에 안 보이는 손상도 클 수 있다
- 바닥 아래 공기 흐름이 바뀝니다
- 다운포스가 감소합니다
- 겉으로는 안 보여도 차량 밸런스가 나빠집니다
몬자 같은 서킷에서 왜 얇은 윙을 쓸까
- 다운포스 일부를 포기합니다
- 그 대신 드래그가 줄어듭니다
- 직선 비중이 높은 서킷에서 직선 효율을 얻습니다
드라이버가 특정 순간에 전기 출력을 쓰는 이유
- 사용 가능한 전기 에너지와 배치 전략을 관리합니다
- 직선에서의 가속으로 이어집니다
- 공격 또는 방어 상황과 연결됩니다
자주 묻는 질문
F1 머신의 바닥은 왜 그렇게 중요한가요?
2022 규정으로 그라운드 이펙트가 부활한 이후, 플로어와 벤투리 터널은 앞뒤 날개를 합친 것보다 더 큰 비중의 다운포스를 만들어냅니다. 겉으로는 눈에 잘 띄지 않는 손상이라도 바닥의 공기 흐름을 바꿔 실제 랩타임에 큰 영향을 줄 수 있습니다.
F1 머신의 엔진과 파워 유닛은 같은 말인가요?
정확히는 다릅니다. 엔진(ICE)은 1.6L V6 터보 내연기관 그 자체만을 가리키지만, 파워 유닛은 여기에 전기모터인 MGU-K, 배터리 역할을 하는 에너지 스토어, 그리고 이 둘을 함께 제어하는 전자 장치까지 포함한 전체 시스템을 뜻합니다.
F1 머신에도 일반 자동차처럼 서스펜션이 있나요?
네, F1 머신에도 서스펜션이 있습니다. 다만 일반 자동차와는 완전히 다른 목적으로 세팅됩니다. 승차감을 위한 것이 아니라 공력 플랫폼을 안정적으로 유지하고 타이어에 힘을 일정하게 전달하기 위해 매우 단단하게 조율됩니다.
F1 머신은 왜 앞뒤에 큰 날개가 있나요?
프론트 윙과 리어 윙은 공기의 흐름을 바꿔 차체를 노면 쪽으로 눌러주는 다운포스를 만들어냅니다. 이 힘이 타이어의 그립을 높여주기 때문에, 코너에서 미끄러지지 않고 더 빠른 속도로 통과할 수 있게 됩니다.
같은 규정을 적용받는데 팀마다 머신 모양이 왜 다른가요?
기술 규정은 정확히 하나의 모양을 정해두는 것이 아니라 허용되는 범위를 정합니다. 그 범위 안에서 팀마다 차체와 사이드포드, 플로어 설계를 다르게 해석해 다운포스·드래그·냉각 사이의 균형을 각자 다르게 추구하기 때문에, 같은 규정을 따라도 머신의 겉모습은 눈에 띄게 달라질 수 있습니다.
관련 용어
F1 머신의 구조를 이야기할 때 자주 등장하는 용어들입니다.
다음 GUIDE
기준 및 출처
부품의 역할과 2026 파워 유닛 변경 사항은 FIA Formula One Technical Regulations를 기준으로 정리했습니다. 규정 전문을 옮기지 않고 입문자에게 필요한 수준으로 요약했으며, 세부 치수나 수치 제한은 의도적으로 생략했습니다. 최종 기준은 항상 공식 규정 문서입니다.
